1. Chổi than là gì ?

Chổi than là một vật liệu dẫn điện làm từ carbon có tác dụng là tiếp điện, duy trì kết nối điện giữa bộ phận tĩnh và các phần chuyển động như cổ góp hay vành trượt tiếp của động cơ điện DC hoặc AC được sử dụng trong công nghiệp sản xuất sử dụng động cơ dây quấn. Tuỳ từng tải và dòng thực tế mà có thể có thêm một số thành phần khác như đồng, niken….

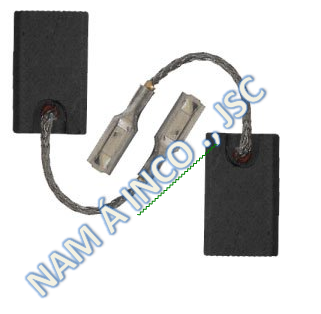

Một đầu chổi than được gắn với dây nối bằng đồng với đầu nối (đầu cốt) để bắt vào khung hay Giá đỡ chổi than, đầu còn lại tì lên cổ góp hoặc vành trượt tiếp điện, chổi than được duy trì tiếp xúc liên tục với cổ góp bằng lò xo (nhíp), có nhiều dạng lò xo đẩy như Lò xo lá, Lò xo cuộn, Lò xo dạng cò mổ…
Phần dây dẫn của chổi than được thiết kế cắm sâu vào chổi than khoảng 3-5mm và được gắn bằng loại keo đặc biệt hoặc chốt hãm, vì vậy các nhà sản xuất thường có đánh dấu phần giới hạn để người sử dụng có thể nhận biết được chiều dài chổi than còn có thể sử dụng được và kịp thời thay thế khi cần thiết.

2. Phân loại : chổi than được phân loại theo hình dáng cấu trúc
– Chổi than đơn (insert brush) : là chổi than một miếng
– Chổi than kép (paired brush) : là cặp chổi than được ghép lại với nhau từ 2 chổi than đơn bởi dây cáp thông thường hoặc đầu nối.
– Chổi than kết cấu sandwich (sandwich brush): bao gồm 2 hoặc nhiều miếng than được ghép cứng với nhau và sử dụng như 1 chổi than. Các miếng than có thể là cùng vật liệu hoặc khác vật liệu.
– Chổi than tách (split brush): bao gồm 2 hoặc nhiều miếng không gắn lại theo chiều dày. Các miếng than có thể di chuyển tương ứng với nhau hoặc được sử dụng như 1 chổi than. Các miếng than có thể là cùng vật liệu hoặc khác vật liệu và được liên kết vật lý hoặc không liên kết vật lý.

3. Nguyên lí hoạt động chổi than:

Chổi than được Lò xo lá hay Lò xo cuộn đẩy để tiếp xúc liên tục và trượt trên bề mặt Cổ góp hoặc Vành trượt tiếp điện, duy trì tiếp điện cho phần Rotor. Khoảng các từ các cạnh chổi than đến bề mặt các cạnh Giá đỡ chổi than được thiết kế sao cho khe hở đạt từ 0.8-1.0mm để chổi than có thể di chuyển dễ dàng khi lò xo đẩy. Nếu khoản cách lớn quá chổi than sẽ bị rung, lắc làm tiếp xúc không ổn định, mòn không đều và dễ bị đánh tia lửa điện. Ngược lại, nếu khoảng cách giữa chổi than và giá đỡ chổi than quá nhỏ, trong quá trình sử dụng sẽ nhiệt độ lên cao làm chổi than giãn nở vì nhiệt, dẫn đến kẹt chổi than và giá đỡ sẽ làm hỏng Chổi than và Giá đỡ

4. Cách chọn Chổi than phù hợp:
Để có thể chọn được loại chổi than phù hợp nhất cho động cơ điện, người sử dụng cần cung cấp
các thông tin sau:
– Chọn vật liệu chổi than: Người sử dụng cần cung cấp các thông số kỹ thuật của động cơ dùng chổi than như: Tốc độ, dòng điện, điện áp và công suất
– Chọn hình dáng cơ học: Người sử dụng cần cung cấp thông tin và kích thước chổi than:
Dày x Rộng x Dài, ngoài ra cần thêm thông tin về đầu cốt, chiều dài dây và đường kính dây dẫn điện
