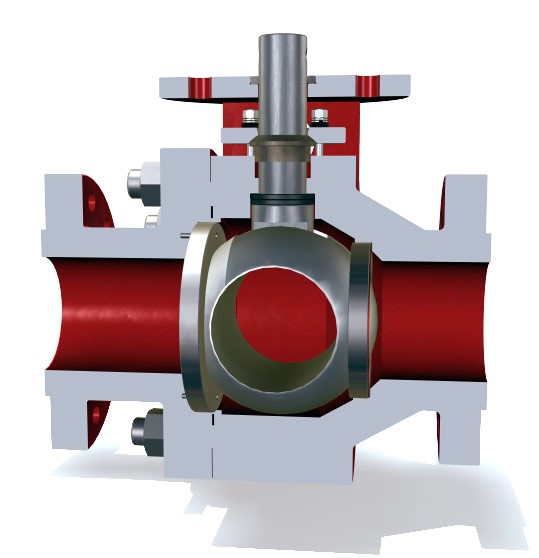

 Van Bi – Ball Valve thường được khuyến khích sử dụng trong các vị trí mở hoàn toàn hoặc đóng hoàn toàn. Chúng không phù hợp để điều chỉnh dòng chảy bằng việc bị giữ mở một phần, bởi vì van bi sử dụng một vòng đệm làm kín giữa thân và bi van. Khi chúng sử dụng ở vị trí mở một phần, áp suất sẽ chỉ có một phần ở đệm làm kín van, việc này làm cho miếng đệm của van bị biến dạng khi sử dụng thời gian dài. Nếu nó biến dạng , khả năng bịt kín của nó sẽ không còn và sẽ dẫn đến việc rò rỉ hoặc làm giảm tuổi thọ của van..

van bi gồm có 1 quả cầu hình tròn và có 1 lỗ xuyên qua quả cầu. Theo thiết kế thông dụng thì van bi được chia làm 2 loại: 1. Loại Full bore và 2. Loại Reduce bore.

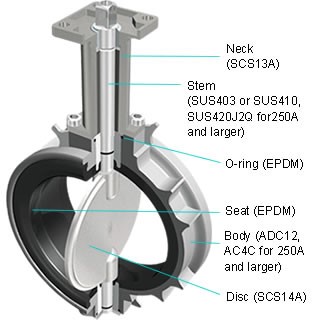

Van Bướm – Butterfly valve: Cấu trúc đơn giản, nhẹ, và thiết kế gọn gàng chính là những đặc điểm chung của van bướm. kích thước mặt đối mặt của chúng rất nhỏ, khiến cho việc tổn thất áp suất thấp hơn so với loại van cầu( ở hình bên dưới). Vì vật liệu sử dụng làm đĩa van và miếng đệm làm kín giữa thân và đĩa van sẽ làm cho ứng dụng từng môi chất khác nhau nên loại van này bị hạn chế khi nhiệt độ cao hoặc một loại lưu chất nhất định. Van bướm thường sử dụng trong các ứng dụng như nước hoặc không khí,và dùng trong các loại ống có đường kính lớn.

Đới với thiết kế của loại van bướm, dòng chảy được điều chỉnh bằng  một tấm dạng đĩa đặt ở giữa trung tâm van bằng một thanh dọc. Cũng giống như van bi, thời gian hoạt động đóng mở của van nhanh bởi vì đĩa van quay một phần tư vòng (90 độ) để mở hoặc đóng cho dòng chảy đi qua.

Van Cầu – Globe valve là loại van được ứng dụng rộng rãi, từ kiểm soát tỉ lệ dòng chảy đến hoạt động đóng mở.

Đối với van cầu, việc kiểm soát tỉ lệ dòng chảy không phải do kích thước của miếng đệm làm kín cũng không phải là độ nâng của đĩa van quyết định. Một đặc điểm khá tốt của van cầu là nếu van ở vị trí mở một phần thì nguy cơ môi chất sử dụng làm hỏng miếng đệm làm kín hoặc đĩa van cầu sẽ ít hơn đối với các loại van cơ khác. Với các sản phẩm van công nghiệp thông dụng thì van cầu là loại van thích hợp nhất cho việc kiểm soát tỉ lệ dòng.

Một điểm cũng đáng xem xét ở loại van này chính là việc tổn thất áp suất trong van cầu sẽ lớn hơn nhiều so với các loại van khác, bởi vì thiết kế dòng chảy đi qua van là hình chứ S, và thời gian hoạt động của van vì thế mà cũng tăng lên bởi vì thiết kế của van cầu là vận hành bằng cách quay tròn 360 độ và van phải quay một vài vòng thì mới có thể đóng hoặc mở hết hành trình của van, với thiết kế của van cầu là có thể đóng mở dòng chảy chậm và theo tỷ lệ. Vậy nên van này thường được sử dụng nhiều trong các hệ thống như: Hơi nóng, dầu nóng, nước nóng, …. Vì khi hệ thống đang sử dụng ở áp suất cao thì khi đóng mở van đột ngột có thể dẫn đến tình trạng sốc áp, làm ảnh hưởng đến thiết bị bên trong van hoặc các thiết bị gắn phía trước.

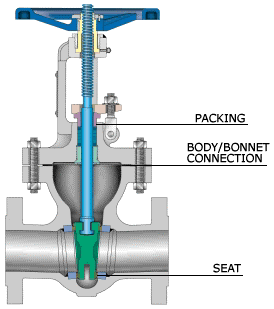

Van cổng – Gate Valve: Cấu trúc của loại van này tương tự với cấu trúc của cổng tháo nước. Dòng chảy được kiểm soát bằng việc nâng lên hoặc hạn xuống của đĩa van.

Giống như van cầu, van cửa không thường được sử dụng trong việc điều chỉnh dòng chảy. Một trong những lí do là vì cửa van có thể bị hỏng khi nó ở tại vị trí mở một phần. Tương tự như thế nó cũng làm hạn chế việc hao tổng áp suất khi van mở hoàn toàn. Tuy nhiên việc đặt van ở vị trí mở hoàn toàn hay đóng hoàn toàn đều yêu cầu hành trình đống mở chậm và quay góc 360 độ và phải quay nhiều vòng mới có thể đóng hết hoặc mở hết hành trình của van. Van cửa là loại van có thời gian hoạt động lâu nhất trong số những loại van đã đề cập ở trên.
